additive
- 產(chǎn)品介紹:
- 為滿足國(guó)內(nèi)鋁表面處理質(zhì)量要求，本公司在吸收意大利同類產(chǎn)品先進(jìn)配方基礎(chǔ)上，對(duì)本企業(yè)早期產(chǎn)品進(jìn)一步改良，使其性能更佳，適用性更寬，封孔效果更好。
- 產(chǎn)品特性:
- ●槽液緩沖能力強(qiáng)，耐雜質(zhì)離子、耐干擾性能好；
●槽液組分易于控制，工藝參數(shù)較寬，對(duì)因前工序波動(dòng)工藝參數(shù)變化而造成的封閉效果變化不大；
●組分精巧，選用較為合適的表面活化劑，避免了封閉常見(jiàn)的掛灰等弊病；
●對(duì)封閉后的型材表面光澤和硬度有提高。
特點(diǎn) | 槽液緩沖能力強(qiáng)，耐雜質(zhì)離子，耐干擾性能好， 槽液組成分易于控制，工藝參數(shù)較寬，對(duì)因前工序波動(dòng)工藝參數(shù)變化而造成的封閉效果變化不大。 組成精巧，選用較為合適的表面活性劑，避免了封閉常見(jiàn)的掛灰等弊病， 對(duì)封閉后的型材表面光澤和硬度有所提高。 |

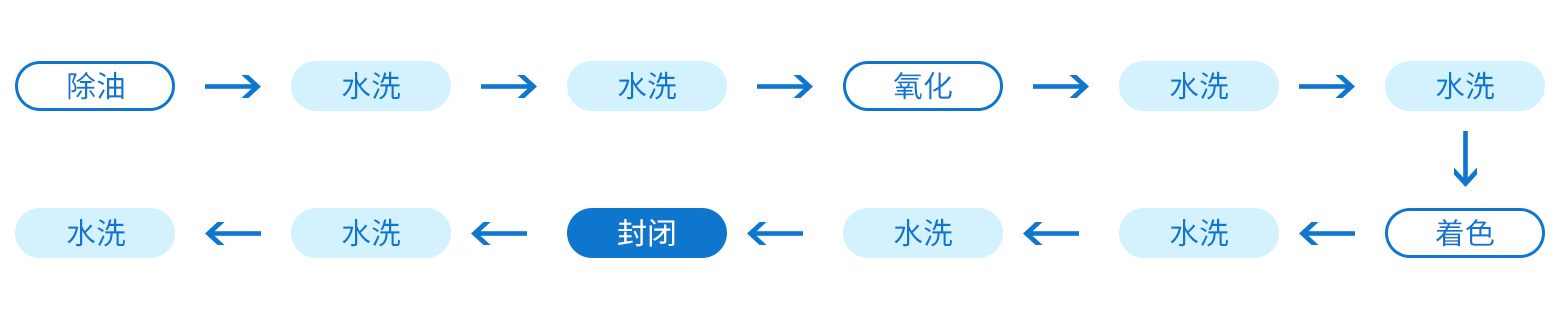

工藝參數(shù) | Ni2+:1.0-1.3g/L F:0.3-0.4g/L PH值：5.5-6.6（新配槽PH值在5.2--5.5之間） 溫度：25--30℃ 時(shí)間：10-15min (視氧化膜厚而定1μm約1分鐘） 新配槽：專用封孔劑4-5g/L |
槽液維護(hù) | 可采用化學(xué)分析方法來(lái)確定添加量，一般生產(chǎn)一噸氧化膜為10μm的鋁型材需要消耗1.0-1.2KG。配制時(shí)考慮鎳離子與氟離子的消耗比例，特殊情況下可采用氟化銨，氟化氫銨。調(diào)整氟離子。PH值調(diào)整可用氨水或冰醋酸。 檢驗(yàn)方法：用IS03210磷一鉻酸侵蝕重量損失法檢驗(yàn)，少于30mg/d㎡為合格。 |
分析方法 | 測(cè)鎳含量: 移取槽液25.0ml，加水50ml、緩沖溶液（PH=10)10ml,紫脲酸銨指示劑少許，用0.05M EDTA標(biāo)準(zhǔn)溶液滴至紫紅色為終點(diǎn)，消耗的EDTA標(biāo)準(zhǔn)溶液的體積數(shù)為V（毫升）。 計(jì)算：鎳含量（g/L)= ×1000 注：N-EDTA當(dāng)量濃度 測(cè)氟含量： 移取槽液25.0ml，加水TISAB(總離子強(qiáng)度調(diào)節(jié)緩沖溶液）25ml，于酸度計(jì)測(cè)得-mv值，再由標(biāo)準(zhǔn)曲線圖查得氟含量。
|
粵公網(wǎng)安備 44060502001826號(hào)
