鋁合金制品陽極氧化后起灰的種類可為三類：

　　1、“前處理一直攜帶的灰”，是指因為前處理沒有處理干凈，一直攜帶著到了最后封孔環(huán)節(jié)仍然攜帶的灰；

　　2、“封閉白霧”，是指在封閉不良的情況下，工件表面呈現(xiàn)的白霧狀的灰，往往很難擦掉，甚至擦掉了又自動形成；而噴砂件更是容易出現(xiàn)掛灰的現(xiàn)象，因為其本身表面凹凸不平，前處理比較難清洗，陽極氧化膜孔口方向也因為噴砂的原因而方向不一，封孔的時候，比較難控制到剛好封閉優(yōu)良而又不掛封孔灰；

　　3、“封閉灰”，是指因為完全堵住微孔后，吸附在工件表面的臟東西，可以是過封孔的封孔劑成份，也可能是槽液中的其他雜質(zhì)。

　　那么如何判定這些灰的性質(zhì)呢？

　　1、判斷是否為“前處理灰”，如果灰輕能擦掉，但是封閉質(zhì)量還是不良，那就是前處理的灰，（因為水難洗掉，輕松能擦掉）。

　　解決辦法：請檢查前處理相關(guān)槽液，尤其是中和槽（其實判斷方法很簡單，用紙巾擦拭，無黑灰，黃灰，就基本判定是OK的）；

　　2、判斷是否為“封閉白霧”如果封閉不良，灰難擦，那就是封閉白霧，

　　解決辦法：請檢查封孔槽液的和相關(guān)水洗槽的PH值，（往往是偏酸導致的）；

　　3、判斷是否為“封閉灰”，如果出現(xiàn)的灰，輕松能擦掉，封閉也優(yōu)良，那就是封閉灰。

　　解決辦法：減少封閉時間，降低封孔劑濃度，或者溫度；當然，常溫封閉，尤其是氟化鎳體系的常溫封閉劑，要考慮氟離子含量過高對陽極氧化膜的浸蝕，導致的消光，甚至的產(chǎn)生的白粉；請及時的檢測氟離子的含量，建議氟離子含量控制在0.3-0.6g/l。

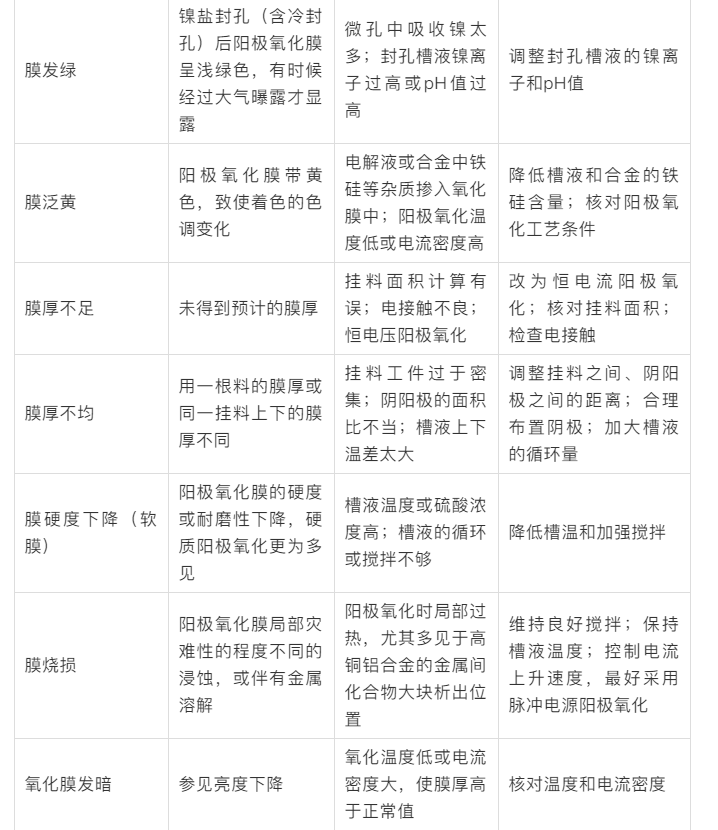

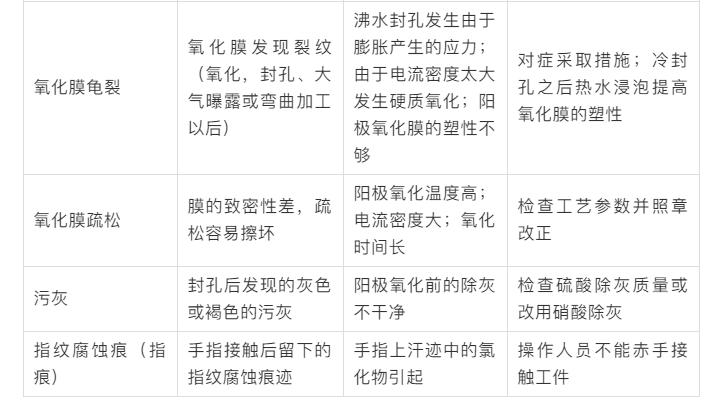

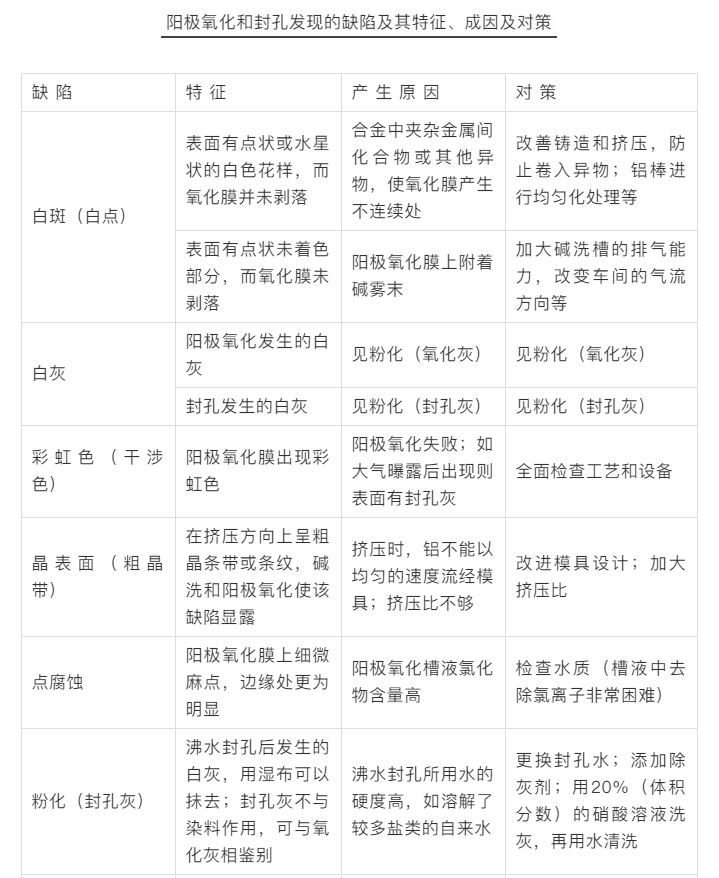

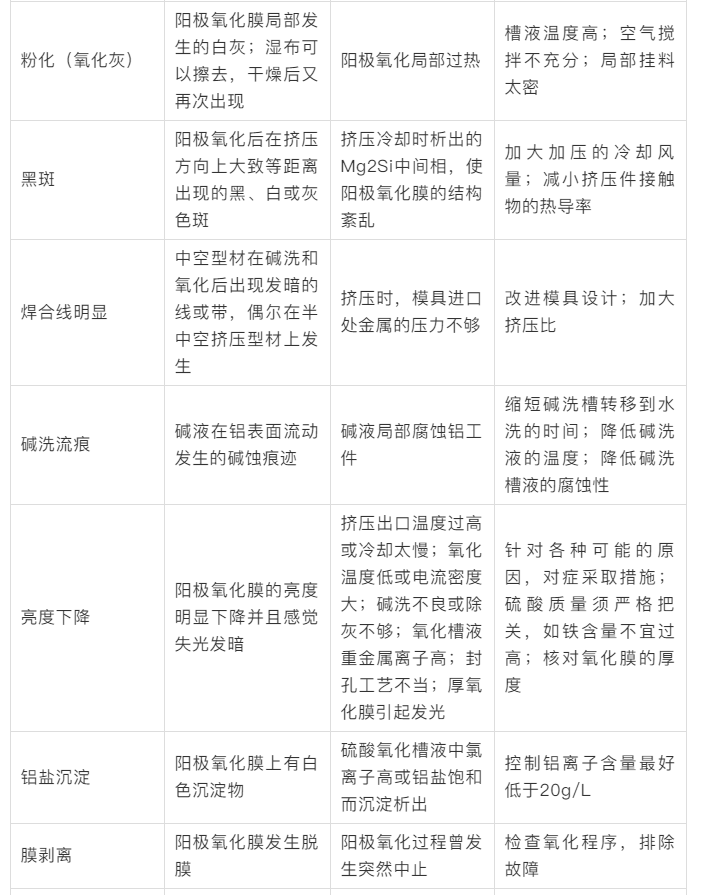

【來源：鋁表面網(wǎng)、網(wǎng)絡(luò)】

更新日期：2022-01-24

上一篇： 4470萬噸！2021年中國鋁加工材產(chǎn)量統(tǒng)計數(shù)據(jù)發(fā)布 下一篇： 工信部印發(fā)“十四五”原材料工業(yè)發(fā)展規(guī)劃 鋁行業(yè)政策一覽
